首页 >> 公司产品 >>工频电力/通信逆变器 >> DC24V工频逆变器、工频通信逆变器、通信用逆变器
详细说明

DC24V工频逆变器、工频通信逆变器、通信用逆变器

产品规格:DC24VAC220V/110V

产品功率:1KW1.5KW2KW3KW4KW5KW6KW

产品简述:自带市电充电功能,带UPS转换功能,纯正弦波

产品款式:机架式、卧式


暂无价格
收藏
  • 商品说明
  • 商品参数

一、 产品简介

产品概述

本系列电源经过精心设计和优化,能够满足不同领域和用电设备对UPS逆变电源的高标准要求。无论是在家庭、商业还是工业环境中,都能提供稳定、可靠的正弦波交流电源,确保用电设备安全、高效运行。适用于直流电压为DC24V的逆变或充电或应急供电备电场合。

应用领域

车载系统:为车辆电子设备提供稳定的储能电力,适用于各种车载充电及逆变。

商业用途:适用于商业环境中的各种电子设备保电,如收银机、照明等。

工业应用:为工业设备提供可靠的不间断电源,确保生产供电的连续性。

民用设备:家庭储能备电,常用的空调、电视、冰箱等电器均可由本逆变电源供电。

军事领域:满足军事装备的严苛要求,提供稳定的电力保障。

电信与电力:为电信基站、电力监控等关键设备提供不间断电源。

主要用途

家用电器:空调、电视、冰箱、洗衣机等。

办公设备:电脑、打印机、复印机等。

商业设备:收银机、POS机、广告显示屏等。

电动工具:各种电动工具和机械设备。

照明系统:室内外照明设备。

工业设备:生产线、机械设备等。

电信设备:通信基站、网络设备等。

核心特性:

1. 高质量电源输出

纯正弦波输出:确保波形优于市电,提供稳定的电力供应。

无杂波干扰:确保负载设备安全,避免因电源问题导致的损坏。

快速UPS转换:转换时间小于8ms,保障用电连续性和稳定性。

2. 智能化管理和维护

智能CPU控制:模块化设计,简化维护流程。

降低维护成本:提高设备稳定性,减少维护次数和成本。

3. 直观的用户界面

LEDLCD显示屏:实时显示运行参数,操作便捷。

故障信息显示:故障直接显示,便于快速识别和解决问题。

4. 高效率能源转换

高转换效率:半载环境下高达90%,市电环境下可达99%以上。

低空耗:节能模式下功耗低至8W,实现高效节能。

5. 多功能充电支持

市电辅助充电:三阶段式智能充电,兼容铅酸、锂电池、固态电池等多种电池类型。

6. 智能温控系统

节能耐用风扇:延长设备寿命,保障稳定运行。

7. 强大的负载能力

逆变器性能:1KW逆变器可驱动1P空调,以此类推,强大的负载驱动能力。

使用优势:能够应对各种负载需求,可以99%负载长时间运行。

8. 长寿命电路设计

工频电路:采用优质电子材料,稳定性高,寿命长,正常使用寿命在十年以上。

9. 全面保护机制

多重保护功能:包括低压、高压、高温、短路、过流、过载等,确保设备安全。

10. 抗干扰设计

超强的抗干扰能力,保证在复杂电磁环境下依然能够稳定工作,输出纯净的正弦波交流电。

11. 灵活的配置选项

可设置选择:50HZ/60HZ可选,AC/DC优先模式可调,电池类型可选,充电电流可调,中英文可选,节能选择等。

12. 高品质组件

优质电子配件:包括UI型工频隔离变压器、铜质接线端子、全铜品牌线材等,确保高效、安全和稳定的电力供应。

二、产品原理介绍

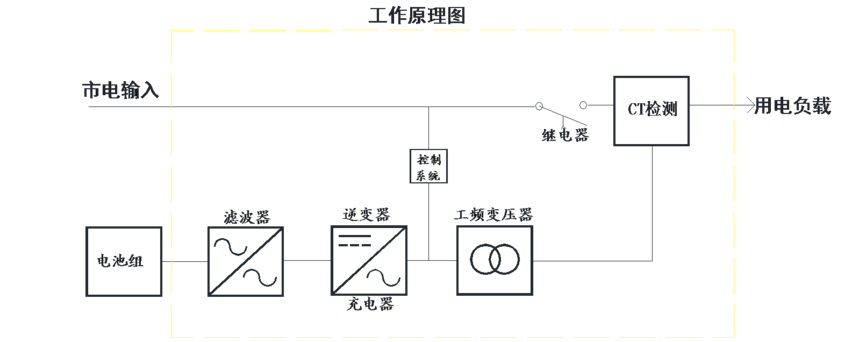

1:产品原理图


2:产品原理说明(交流主供/直流主供,可以在后面板拔码选择)

A、交流主供(市电优先模式)

步骤1:当有市电时,市电旁路直接输出,同时为蓄电池充电;

步骤2:当市电突然停电或异常,在8ms内系统自动切换至逆变供电,确保负载持续工作;

步骤3:当市电恢复后,系统自动切换至市电供电,同时为蓄电池充电;

B、直流主供(逆变优先模式)

    主用于电池供电,市电当备用电源。

步骤1:当有市电OK时,只要电池电压高于21V,电源将电池逆变输出;

步骤2:当电池放电至21V,电源将自动切换至市电旁路输出,同时市电给电池辅助充电;

(此功能主要实现市电互补供电、保证用电设备持续使用,不要市电充电,可以在面板取消)。

步骤3:当市电通过逆变电源给电池充电至26V(或转恒压模式,或转浮充模式)时,逆变电源将自动切换至电池逆变模式输出。

步骤4:当市电故障、并且电池电压低于20V,逆变器将关闭输出。

如果此时市电转为正常,逆变电源将自动开机实现旁路输出同时给电池充电。

如果市电还不正常,电池充电至24V时,逆变器将自动开机、逆变模式输出。

3、市电大功率智能充电功能说明:

1)可以给不同种类的电池充电,具体请查看产品参数:(说明书第五条)

2)充电方式为三阶段式智能充电:

I:用最大恒定电流快速充电,以尽快激活电池、提升备用电力。(恒流充电)

II:转为恒定电压渐渐将电池充满电,给充分时间电池吸收能量,保护电池电极延长寿命、同时避免电池过充。(恒压充电)

III:当检测到电池充满时,会转为浮充电压小电流充电,确保电池在满电量状态,并且自动检测电池电量,充电完成自动停止充电节省电力。(浮充)

4、节能模式(节能模式侦测时间5S):当选择在节能模式下,空耗为1W8W之间,只有芯片在工作,逆变电源在节能状态下进行自动循环检测,当连接的负载大于30W后,系统会在5S内自动开机进入正常工作模式,为负载供电;当卸载(负载小于30W)后,5S内自动进入节能状态;此功能大大减少了系统不必要的电量浪费,最大可能的减小空耗。


直流输入规格

直流工作电压范围(正常工作电池电压)

DC24V输入

20V-32V   ± 1V

交流输入规格

额定电压规格

220VAC系统

110VAC系统

输入电压波形

正弦波(市电或发电机)

正弦波(市电或发电机)

额定输入电压

140Vac~260Vac   ±3%

70Vac~131Vac   ±3%

频率

50HZ(45-55HZ)  60HZ(55-65HZ)  用发电机的必须保证发电机频率不超限

市电充电规则

三个阶段:

恒流充电(恒流阶段)→恒压充电(恒压阶段)→浮充(恒压阶段)

转换时间

<8ms (AC到DC)或(DC到AC)

交流输出规格

额定输出电压 (V)

220Vac/230Vac/240Vac

110Vac/120Vac/130Vac

输出电压范围

±3%rms

额定输出频率(Hz)

50Hz   ± 0.3Hz  /  60Hz   ± 0.3Hz(可拔码开关选择)

功率因数

>0.9

峰值逆变效率

>89%

峰值市电效率

>99%

输出波形

纯正弦波(任何条件下均优于市电)

波形失真率(   THD )

3%( 线性负载 )

动态响应( 0100%   )

5%

峰值系数( CF   )

3:1

过载保护

(SMPS   load)

100%<负载<125%   ,每3秒响一次 15分钟后关闭输出;

125%<负载<150%   ,每1秒响0.5 1分钟后关闭输出;

负载>150%   3秒后关闭输出

5分钟后自恢复检测,如恢复正常负载,5分钟后自动恢复工作

(或手动关机,可立即重新开机)

其他说明

连续运行时间

可以连续长时间运行

通讯接口方式

标配RS485    (可定制RS232/WIFI/GPRS/CAN等通讯方式)

绝缘强度

1500Vac,1分钟不击穿

绝缘电阻

不低于2M

冷却

温控变速风扇散热(要在通风条件下)

噪音( dB1 )

60分贝

使用环境温度( )

-40+50

存储环境温度( )

-40+70

使用环境湿度

0-95%相对湿度(不结露)

使用海拔( m   )

 5000 (超过1000米,降额使用,每升1000米降10%使用)

显示方式

LED指示灯+LCD液晶显示

告警方式

蜂鸣器声音告警+显示屏显示告警

保护功能

低压保护,高压保护,高温保护,短路保护,过流保护,过载保护,低压恢复,智能温控,故障告警 (所有保护带自恢复功能,条件正常后5分钟后自动开机)

防护等级

IP20 / 可定制

需要更详细技术参数,请与对应业务人员联系;
